全礦井綜合自動化系統
全礦井綜合自動化系統利用先進的網絡技術、自動控制技術、通信技術、計算機技術、視頻技術，以工業以太環網+現場總線網絡為平臺，建設了一個集安全生產監控、自動化控制、工業電視等為一體的礦井綜合自動化系統。
系統組成：主要由地面部分、井下部分及傳輸信道部分。
接口方式：多種接口方式（OPC、DDE、ODBC、FTP），方便子系統接入。
158-6236-0173
1、采用三層體系結構，且控制層采用工業以太網、設備層采用現場總線，保證現場子系統數據傳輸?shù)膶?shí)時性；
2、采用B/S、C/S結構，可基于IE瀏覽，客戶端配置；
3、采用千兆雙環自愈光纖以太網技術實現網絡的高帶寬、高冗余性能；
4、采用認證的工業級產品，確保整個系統長期高效可靠運行；
5、采用國內外知名組態軟件和工業數據庫；
6、提供與企業其他系統的集成接口；
7、為控制系統及生產管理系統提供核心服務；
8、支持移動工作，在辦公室等其他網絡場地均能在瀏覽器下使用；
9、對各機電子系統的模擬流程圖進行動態顯示；
10、對傳感器及其它變量的趨勢跟蹤和歷史進行動態和列表顯示；
11、對日志跟蹤和歷史進行顯示；
12、對基本運行信息進行統計并提供相關報表。
性能特點
運行穩定可靠
系統全部采用工業級產品，確保系統24小時連續可靠的運行；采用硬件、軟件等多種安全措施，保證了系統運行的安全性和可靠性。
分級控制模式
在充分保留各子系統功能特點的基礎上，有效的整合各子系統，通過嚴格的認證后，可在任何一臺工作站上實現對井上、井下設備的控制。
工作效率高
工作時整個網絡成鏈狀結構，環網冗余，快速建立網絡工作拓?fù)浣Y(jié)構以及連接恢復，恢復時間<300ms；提供多種接口方式，方便系統接入。
強大的數據處理能力
強大的數據整合及處理功能，為整個礦的現代化綜合管理提供數據基礎，真正意義上實現全礦井的綜合自動化控制管控一體化。
工作原理

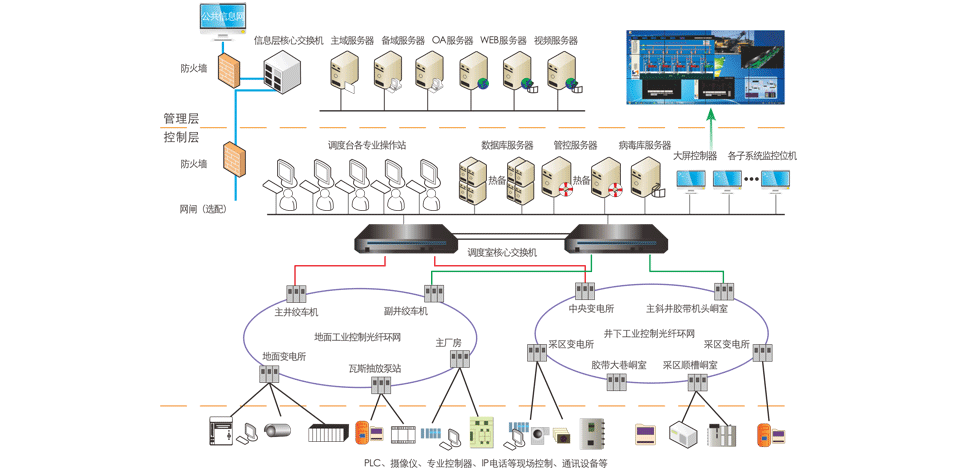

整個系統分為信息層、控制層和設備層三層體系結構?？刂茖硬捎霉I(yè)以太環網，設備層采用現場總線，保證了現場子系統的實時性，實現了井上、下皮帶運輸、通風、排水、井下供電等井下主要安全生產環節和裝備運行狀況的實時監測和集中、遠程控制，有效地提高了礦井生產自動化和管理現代化水平。實現全礦井的統一管理與數據共享。
產品參數
| 工作環境溫度 | 工作相對濕度 | 工作溫度變化率 | 工作大氣壓力 |
| 0℃~40℃ | 不大于95%（+25℃） | 小于10℃/h | 80kPa~106kPa |
備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
工程案例
誠宇智能科技防爆皮帶秤項目
單托輥懸浮式高精度防爆皮帶秤采用精簡的模塊化組合結構，全懸浮式減少力傳遞過程的損失，抗側向力、控水平分力減少落料跑偏對計量的影響；秤架剛性好、無形變、穩固耐用，秤架基本不積灰，維護工作量少。
德陽瑞欣正誠新型建材皮帶秤項目
這不是第一次選購昊諾高精度電子皮帶秤，無論是產品質量還是皮帶秤計量精度，都滿足生產現場要求。而且高精度電子皮帶秤基本上不需要太多維護工作，符合生產作業現場距離遠、范圍廣的現況。另外，昊諾提供的皮帶秤上位機軟件能夠方便領導實時查看每一臺設備的運行情況、計量數據，方便管理。
海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構，秤架結構簡單，沒有多余的可移動機械部件，自重也非常輕，安裝調試、維護簡單方便，可以免除日常清潔等維護工作；M1高精度皮帶秤配置四只高精度稱重傳感器，重復性、非線性、滯后性良好。
巴彥高勒糧庫ICS-30皮帶秤項目
皮帶秤計量快速、準確，儀表操作起來也很方便，數據顯示完整。計量數據也能夠?qū)崟r(shí)共享，領導可以遠程查看當前數據，也可以查詢、統計歷史數據，方便后續核算。
