ICS-14B電子皮帶秤
ICS-14B結構特色與ICS-14A型稱架相似,具有ICS-14A秤架結構的優點,但其比ICS-14A型電子皮帶秤少一組托輥,為三托輥、全懸浮式秤架結構。適用于輸送機傾角較小、安裝空間較短,但對計量精準度較高的場合。
動態校驗精度:≤±0.25%
輸送機傾斜角:≤6°
傳感器:四只稱重傳感器,一只速度傳感器
158-6236-0173
性能特點
全懸浮式,更高精度
全懸浮式稱重結構,無耳軸支點和可移動部件,直接作用傳感器,無其他因素(機械部件結構、皮帶等)影響,重量感應更迅速,四組托輥使稱重區域更長,精度高。
運行穩定,適用性強
防腐蝕、防潮、抗振動,極端惡劣環境條件下可保持穩定運行。有效降低皮帶跑偏、物料堆積、物料卡塞等對計量的影響,可長期保持計量精度穩定。
工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5(A)型測速傳感器,使用壽命更長。
精選材質,品質更高
稱架采用精選優質碳鋼材質,不磨損,免維護,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,經過嚴格測試,綜合性更優,性價比更高。

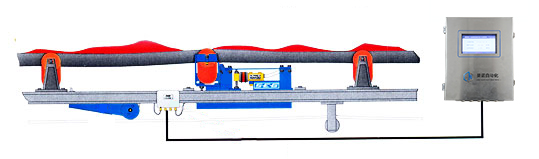

工作原理
【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
| 型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
| ICS-14B | ≤±0.125% | ±0.5% | 15天 | ≤6° | 四只 | 一只 | 懸浮式 | 三組 | 無 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例
紫金天歐礦業皮帶秤項目
客戶采用的是全懸浮電子皮帶秤,能夠在粉塵、振動、物料不均等惡劣環境下正常工作,能夠適應較大傾斜角的輸送機,增強了皮帶秤整體環境適應能力,提高了皮帶秤計量精準度和穩定性。
蓋州洗煤廠防爆皮帶秤項目
洗煤廠防爆皮帶秤計量精準度和穩定性都滿足了要求,數據傳輸實時,而且有產量監控系統,能夠?qū)崟r查看生產情況,對皮帶秤和軟件都很滿意。
梓瑤商貿/攀鋼冶金材料皮帶秤項目
秤架為懸浮、單元組合式高精度矩陣式皮帶秤,結構簡單,計量精度高、性能穩定,水平表面小,積灰少,日常維護工作量小。
東歡坨洗煤廠防爆皮帶秤項目
防爆皮帶秤資質齊全,符合洗煤廠用皮帶秤標準。懸浮組合式秤架,兩組稱重單元,自重輕,安裝方便,適應能力、抗偏載性好,水平表面小,精度高。
