皮帶秤定量裝車系統
皮帶秤定量裝車系統是昊諾科技利用皮帶秤稱重技術和計算機技術而研制的新一代定量裝車系統,采用PLC與智能計量控制儀表結合的方式進行裝料控制,能夠高效實時自動控制管理散料裝車的過程,監控皮帶秤裝車系統運行,為用戶提供低成本、高精度的快速裝車應用。
單車裝車精度:≤±0.1%
單車裝車速度一般用時50S,平均裝車速度≤40s
158-6236-0173
該系統由料斗稱重系統、皮帶秤、儀表、計算機、操作臺、控制柜、毛重軌道衡和通訊模塊構成。
可顯示累積量、流量、裝車定值量、PID輸出值、速度、重量等數據,并根據物料流量,設定提前量,保證稱重精度。
適用范圍:主要用于港口、碼頭、散料物流園、工廠等有大量散裝物料裝車的地方。
性能特點
稱重更精準
采用靜態稱重技術,使用進口高精度壓力傳感器靜態稱重,儀器自身測量誤差<0.3‰,使得單車裝車精度≤±0.1%。
裝車更快速
單車裝車速度一般用時50S,平均裝車速度≤40s。系統具有自動調零、自動調間隔,自動診斷故障等功能,系統穩定有利于提高裝車效率。
環境更干凈
稱量輸送裝車過程為全封閉式,車皮表面可經過碾壓固化封塵,減少物料外泄和粉塵外揚,保持作業現場環境整潔干凈。
監控更實時
系統可設定裝料量,通過大屏實時顯示當前的已裝載量,通過視頻系統實時監視裝載情況,并可通過語音系統對裝載行為進行指揮。

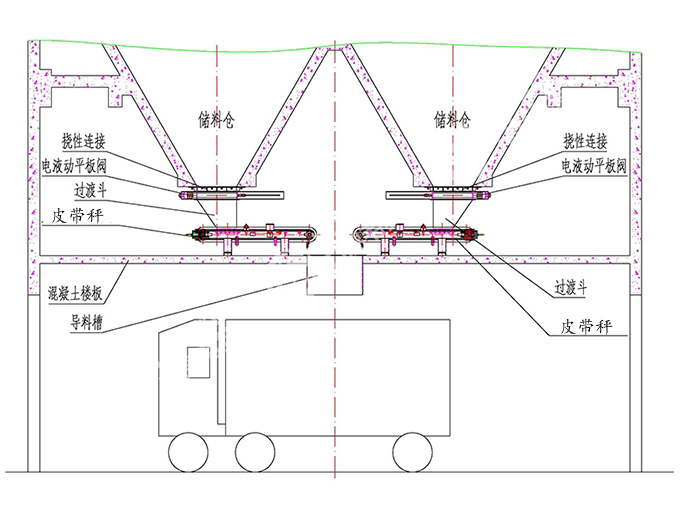

工作原理
料倉內的物料經卸料裝置連續均勻地將物料輸送到皮帶秤的膠帶上,輸送計量膠帶下面安裝有電子稱重裝置,皮帶機上的物料重量作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號并送入儀表。
同時儀表接收由傳感器傳來的速度信號,重量信號送往儀表經過計算后產生的瞬時流量,儀表可設定給料量(裝車的重量,例如20t),配料秤啟動時,變頻器采用最大工作頻率,瞬時流量達到最大,當累計量達到設定給料量提前量(例如18t)時,經過PID調節,儀表輸出4-20毫安電流送到變頻器,變頻器根據電流大小調節皮帶電機
產品參數
| 單車裝車速度 | 平均裝車速度 | 儀器自身測量誤差 | 單車裝車精度 |
| 一般用時50S | ≤40s | <0.3‰ | ≤±0.1% |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例
佳諾威木業皮帶秤項目
三臺皮帶秤的計量精度都達到了要求,現場數據也做到了實時共享,歷史數據及報表也滿足管理要求。
山西中石鼎鑫新材料高精度電子皮帶秤項目
昊諾高精度電子皮帶秤滿足了生產現場應用條件。自安裝調試完畢后,沒有做檢修維護工作,但皮帶秤穩定在剛調試完畢的計量結果?,F(xiàn)場人員可以通過儀表方便查詢數據,也可以通過數據顯示掌握生產情況,領導也可以遠程查看數據,管理非常方便。
盾石圓之翰煤業FSD電子皮帶秤項目
FSD電子皮帶秤采用精簡的模塊化組合結構,全懸浮式減少力傳遞過程的損失,抗側向力、控水平分力減少落料跑偏對計量的影響;秤架剛性好、無形變、穩固耐用,秤架基本不積灰,維護工作量少。
中譽國信能源皮帶秤項目
皮帶秤秤架為多托輥結構,有效稱重區域更長,計量更穩定,整體結構更加堅固,抗偏載性好。
